介绍车间集中排屑线的种类有哪三个!

 发布时间:2020-05-18 点击量:307
  车间集中排屑线的种类繁多,车间集中排屑线的安装位置一般都尽可能靠近刀具切削区域。数控车床的排屑装置,安装在回转工件下方,以利于简化机床或排屑装置结构,减小机床占地面积,提高排屑效率。排出的切屑一般都落入切屑收集箱或小车中,有的则直接排入车间集中排屑线

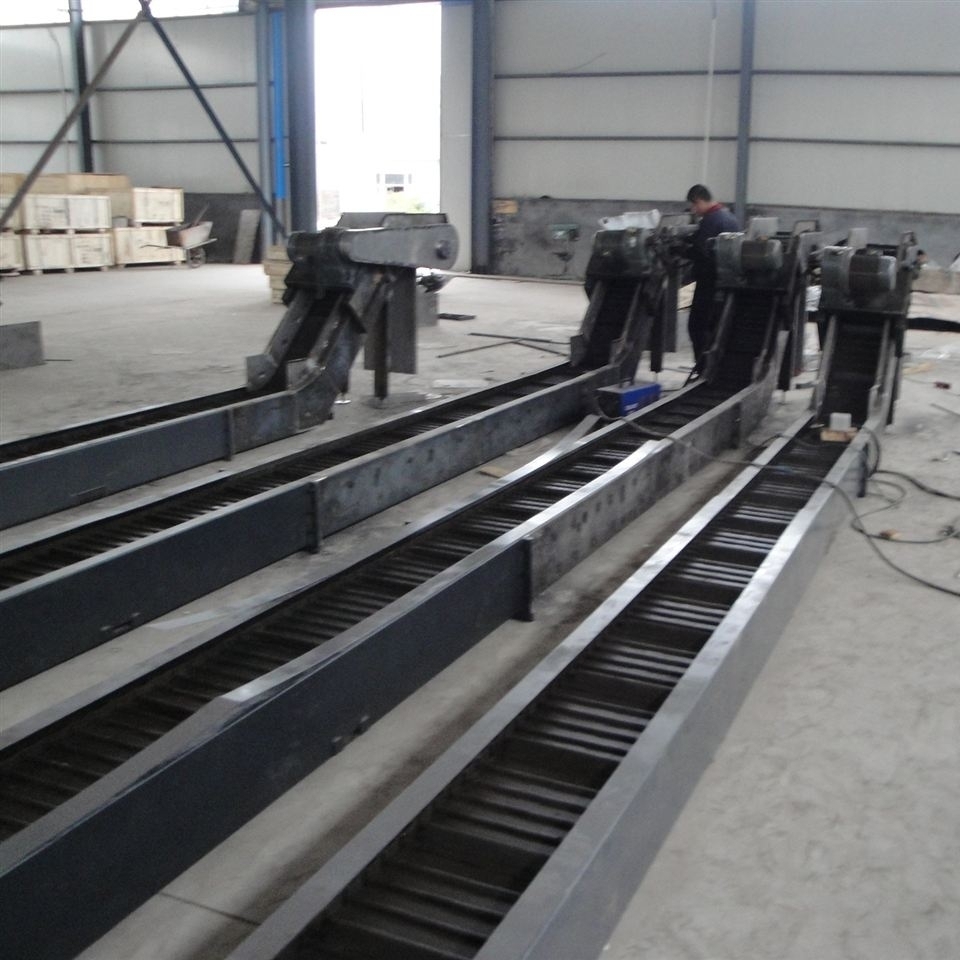

  1.平板链式排屑装置

  该装置以滚动链轮牵引钢质平板链带在封闭箱中运转,加工中的切屑落到链带上被带出机床。这种装置能排除各种形状的切屑,适应性强,各类机床都能采用。在数控车床上使用时多与机床切削液箱合为一体,以简化机床结构。

  2.刮板式排屑装置

  该装置传动原理与平板链式排屑装置的传动原理基本相同,只是链板不同,它带有刮板链板。这种装置常用于输送各种材料的短小切屑,排屑能力较强。因负载大,故需采用较大功率的驱动电机。

  3.螺旋式排屑装置

  该装置是采用电机经减速装置驱动安装在沟槽中的一根长螺旋杆进行排屑。螺旋杆转动时,沟槽中的切屑既由螺旋杆推动连续向前运动,最终排入切屑收集箱。螺旋杆有两种形式:一种是用扁形钢条卷成螺旋弹簧状;另一种是在轴上焊上螺旋形钢板。这种装置占据空间小,适于安装在机床与立柱间空隙狭小的位置上。螺旋式排屑装置结构简单,排屑性能良好,但只适于沿水平或小角度倾斜直线方向排运切屑,不能大角度倾斜、提升或转向排屑。
